Fortschrittlichste Innenrundschleifmaschinen für Innen-, Außen und Planschleifen

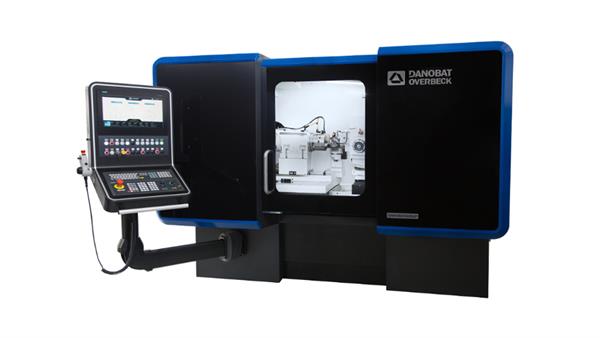

ID-200: für die Serienfertigung von Ritzel für E-Mobility

Die Innen-, Außen und Planschleifmaschinen der Serie ID bieten eine hohe Bearbeitungsgenauigkeit. Einzelne Werkstücke wie auch große Fertigungsserien können effizient geschliffen werden, ohne dass dadurch die Vielseitigkeit beeinträchtigt wird.

Als kostengünstige Ausrüstungsvariante bietet die ID-200 Innen- und Planschleifen mit nur einer Schleifspindel. CBN-Technologie ermöglicht das Abrichten mittels Abrichtspindel. Messtaster für In- und Post-Prozess oder Serienstart sowie ein integriertes Beladeshuttle zum schnellen Be- und Entladen der Bauteile machen die ID-200 zur ersten Wahl bei der anspruchsvollen Einzelteilfertigung als auch für Produktionsanwendungen.

ILD-600 für die Fertigung von Flanschen und Zylindergehäusen oder auch große Planeten- und Stirnrädern

Innen-Universalschleifmaschine für großdimensionierte Werkstücke mit hoher Bearbeitungsgenauigkeit beim Innen-, Außen und Planschleifen. Je nach Erfordernissen können die Maschinen mit bis zu vier Schleifspindeln und einem Messtaster ausgestattet werden.

Die B0-Achse unterhalb des Werkstückspindelstocks sorgt für hochpräzise Zylindrizitätseinstellung und ermöglicht achsparalleles Kegelschleifen. B0-Transformation der Werkstückkoordinaten für zeichnungsbezogene Teileprogrammierung. Benutzerfreundliche Programmierung über die Maschinensoftware. Mit verstärkter Werkstückspindel bis Spannittel ø400 mm und Gesamtbelasting von 500 kg.

IRD-400 für die hochpräzise Fertigung von Grundkörpern für Verzahnungswerkzeuge

Die Maschinen der IRD-Serien sind ideal für Innen-, Außen und Radiusschleifanwendungen sowie für das Unrund- und Radiusschleifen unterschiedlichster Materialien wie beispielsweise Hartmetall, Stahl oder auch Keramik.

Die B0-Achse unterhalb des Werkstückspindelstocks sorgt für hochpräzise Zylindrizitätseinstellungen. Die Integration als Schwenkachse (B0) mit der Konfiguration +91°/-15° und der X- und Z-Achse (3-Achsen-Interpolation) ermöglichen das Schleifen unterschiedlicher Radien und Konturen mit exzellenter Oberflächenqualität. Die B1-Achse Spindelwechsler sorgt dabei für höchste Flexibilität mit drei Innenschleifspindeln, einer Außenschleifspindel und einem Messtaster. Mit der verstärkten Werkstückspindel können Spannmittel bis ø350mm verwendet werden.

Maschinenbesichtigungen bei Overbeck

Nutzen Sie die Gelegenheit und besuchen Sie diese drei Maschinen in Aktion bei Overbeck im November und Dezember.  weitere Informationen
