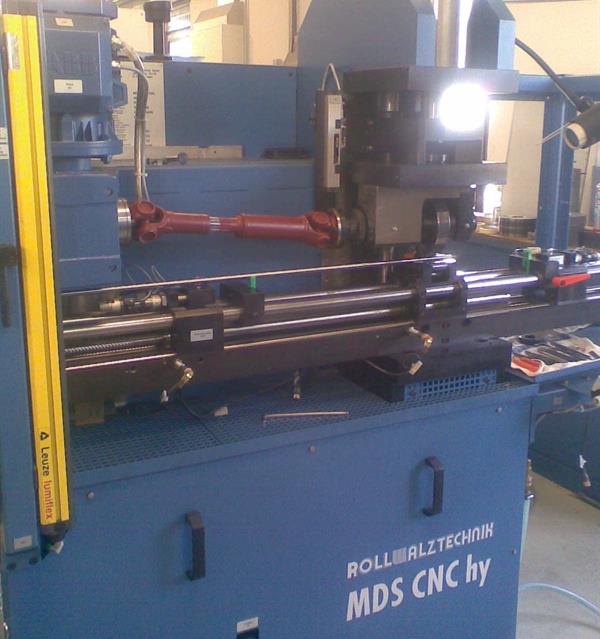

Das Glattwalzen auf Glattwalzmaschinen ist sehr verbreitet und die Firma Rollwalztechnik Abele + Höltich GmbH besetzt dies Nische mit Ihrer MDS CNC hy Walzmaschine. Die CNC Steuerung der Firma Beckhoff ermöglicht eine Kombination aus hydraulischer und elektromotorischer Antriebstechnik und ermöglicht eine schnelle Umrüstbarkeit ab Stückzahl 1. Die windowsbasierende Benutzeroberfläche mit Touchscreen ist intuitiv zu bedienen und optimal die Oberflächenstuktur mittels Variation in Vorschub, Rollenumdrehung und Walzkraft kleiner Rz 2 (Ra 0,05 erreichbar) einzustellen. Die Vorbearbeitungsqualität durch Drehen oder Schleifen ist entscheidend für die zu erreichenden Oberflächenqualität nach dem Glattwalzen.
Die Vorteile liegen in der Erhöhung des Traganteils
bis zu über 90 %, Steigerung der Mikrohärte und minimalen Werkzeugverschleiß man kann hier mit geringer Walzkraft Gleit-, Dicht- und Reibeigenschaften erzielen. Es besteht die Möglichkeit Feindreh- und Schleifoperationen einzusparen und damit Fertigungszeiten und Kosten einzusparen. Es lassen sich auch Oberflächenmarkierungen durch Schlagstellen aus dem Werkstückhandling als Schüttgut minimieren. Eine einfache Automatisierung mittels Eigenbau Stangenlader oder Hub-Schrittförderer ist realisierbar. Auf Basis der Durchlauf Gewindewalzmaschinen kann auch beidseitig Glattwalzbacken auf den Maschinentypen RWT 20-100 Tonnen symetrisch zum Einsatz gebracht werden und sehr kurze Prozeßzeiten für die Großserienfertigung realisiert werden.
Die Bauweise der RWT-Gewindewalzmaschinen
erlaubt die universelle Anwendung der Walzverfahren mit Rundwerkzeugen, wie das Einstechwalzen und das Durchlaufwalzen mit geschwenkten Walzspindeln, sowie die Kombination beider Verfahren. Durch die kompakte Gestaltung des Maschinenaufbaus als kraftschlüssiges Walzgerüst werden die Walzkräfte sicher beherrscht. Die selbstschmierende, asymmetrisch angeordnete 3- bzw. 4-fach Säulenführung verhindert das Aufbäumen der beweglichen Schlitten. Eine wichtige Voraussetzung zur Standzeitverbesserung der Walzwerkzeuge.
Werkzeuge für die Kaltumformung
Glattwalzwerkzeuge für Maschinen der Hersteller SENI, Thommen, PeeWee, Leistritz und Profiroll können auf Anfrage geliefert werden. Dies gilt ebenfalls für Gewinderollen oder Profilwalzwerkzeuge für Wagner und Fette Rollköpfe, diese sind Standardabmessungen der Rollen auf Lager in Engen. Infos
Bandfinishen
Eine andere schon vorgestellte Art der Oberflächenverbesserung ist das Bandfinishen durch die Firma Superfinish AG in CH- Matzingen.(Infos zum Bandfinish). Mit der innovativen Bandfinishing-Technologie werden direkt nach dem Schleifen, Drehen oder Hartdrehen alle Materialien auf die geforderten Oberflächenrauheiten gefinisht und poliert.
Die dazu eingesetzten diamantbeschichteten Bänder, auch Diamond Lapping Film benannt, besitzen jeweils Körnungen von 1 bis 40 micron und garantieren die prozesssichere, reproduzierbare Herstellung definierter Oberflächenrauheiten und deren Qualitäten auf nahezu allen Werkstoffen.
Die betreffenden Flächen weisen bei Einstichbearbeitung schon nach 10 bis 20 Sekunden eine gleichbleibende, homogene Oberflächenstruktur auf. Bei längeren Werkstücken wird der BandFinishing- Kopf auf einer numerischen x-Achse entlang des Bauteiles geführt.
Für die Be- / Entladung der Finishingmaschine stehen verschieden Optionen zur Verfügung:
Manuell durch Bediener, mit Roboter aus stationärer Palette, mit Pick & Place aus diversen Werkstückträgersystemen oder in Verkettung mit vorhanden Kundenmaschinen.
Die Maschinen sind modular aufgebaut und können daher optimal an die Erfordernisse der Anwender angepasst werden.
Die schnell einzurichtenden und einfach zu bedienenden BandFinishköpfe können auch einzeln auf kundenseitige Dreh- oder Schleifmaschinen montiert werden, um dort die Qualität- und Qualitätssicherheit zu erhöhen und die Produktionskosten deutlich zu senken. Haben Sie Interesse sprechen Sie und bitte an. Kontakt
